Descripción

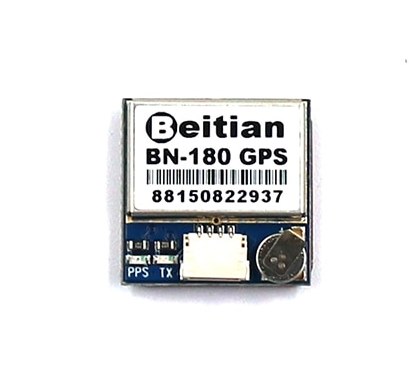

Beitian GPS BN-180 Dual Glonass

Especificación:

Dimensión: 18mm * 18mm * 6mm

Peso: 4.9 g

Conector: espacio de 1,00 mm entre el asiento del parche de 4 pines

Características eléctricas

Chipset: u-blox M8030-KT

Formato de recepción: GPS, GLONASS, Galileo, BeiDou, QZSS y SBAS

Frecuencia: GPS L1, GLONASS L1, BeiDou B1, SBAS L1, Galileo E1

Canales: 72 canal de búsqueda

Sensibilidad

Seguimiento: -167dBm

Adquisición: -160dBm

Arranque en frío: -148dBm

Arranque en caliente: -156dBm

Exactitud

Posición horizontal: 2,0 m CEP 2D RMS Habilitar SBAS (cielo abierto típico)

Velocidad: 0.1 m / s 95% (SA desactivada)

Tiempo de adquisición

Arranque en frio: 26s

Comienzo caliente: 25s

Comienzo caliente: 1s

Datos y tasa de actualización

Tarifa de asistencia: 4800bps a 921600bps, 9600bps predeterminado

Nivel de datos: TTL o RS-232, nivel TTL predeterminado

Protocolo de datos: NMEA-0183 o UBX, predeterminado NMEA-0183

GNSS único: 1Hz-18Hz

GNSS concurrente: 1Hz-10Hz, predeterminado 1Hz

Límites Operacionales

Altitud: 50,000m Max

Velocidad: 515m / s Max

Aceleración: menos de 4 g

El consumo de energía

VCC: DC Voltage 3.0V-5.5V, típico: 5.0V

Corriente: Captura 50mA / 5.0V

Temperatura de funcionamiento: -40 ° C ~ + 85 ° C

Temperatura de almacenamiento: -40 ° C ~ + 105 ° C

Indicador:

TX LED: azul. La salida de datos, TX LED parpadea

LED PPS: rojo. El LED PPS no se ilumina cuando el GPS no está fijo, parpadea cuando está fijo

Alambrado:

GND, salida TX, entrada RX, VCC (3.0v-5.5v)

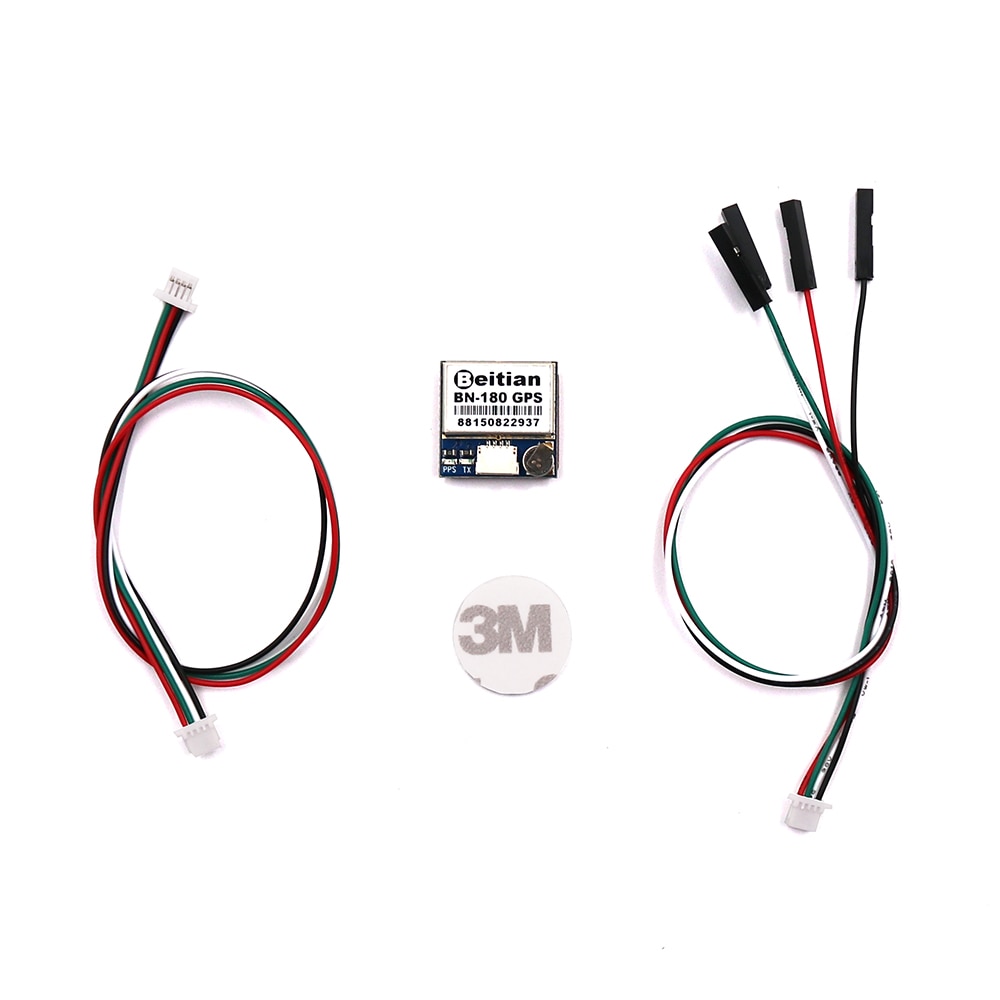

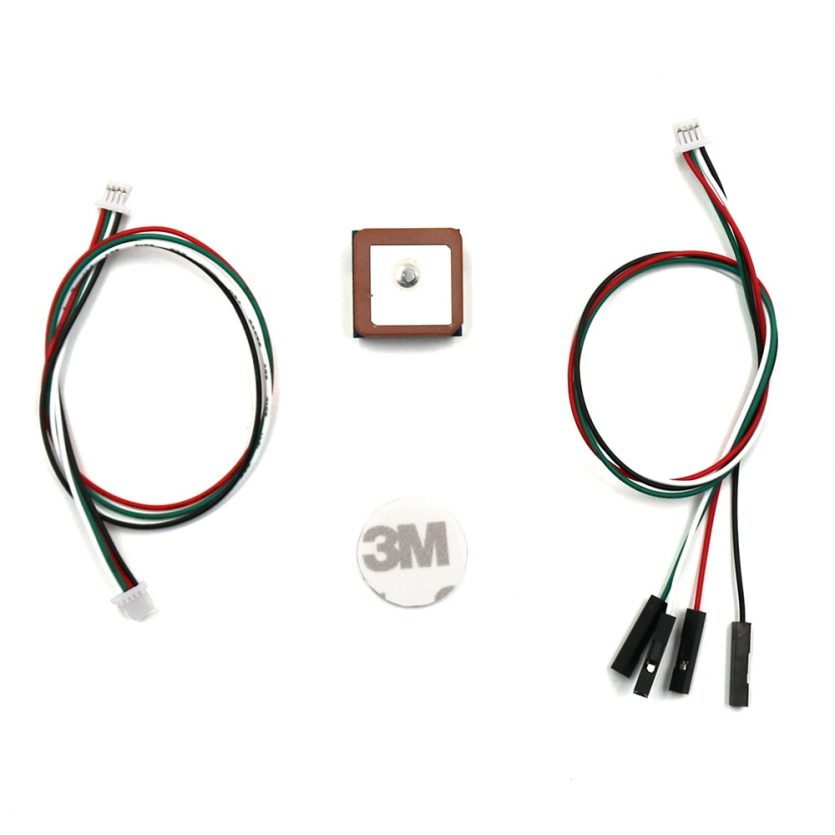

Paquete incluido

1 x módulo GPS BN-180

Cable 2 x 15 cm.
