Descripción

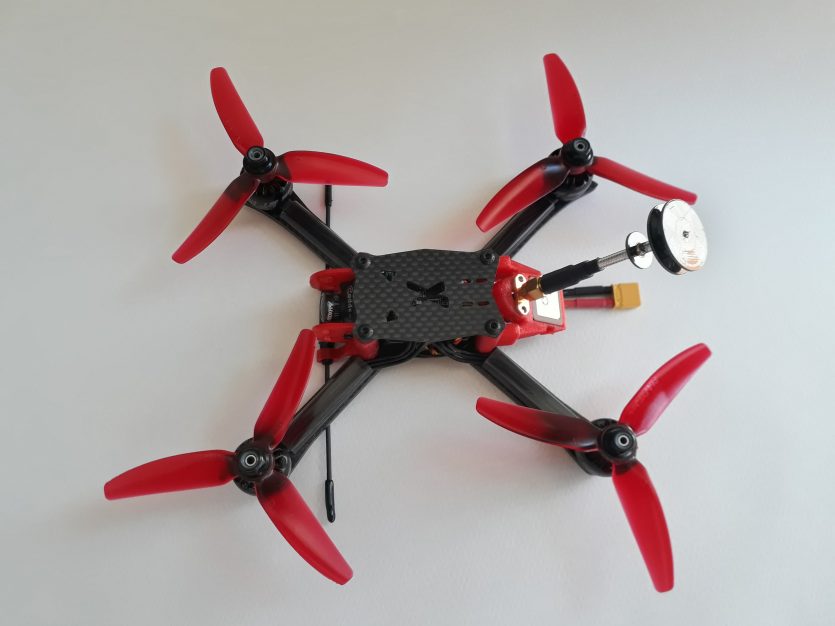

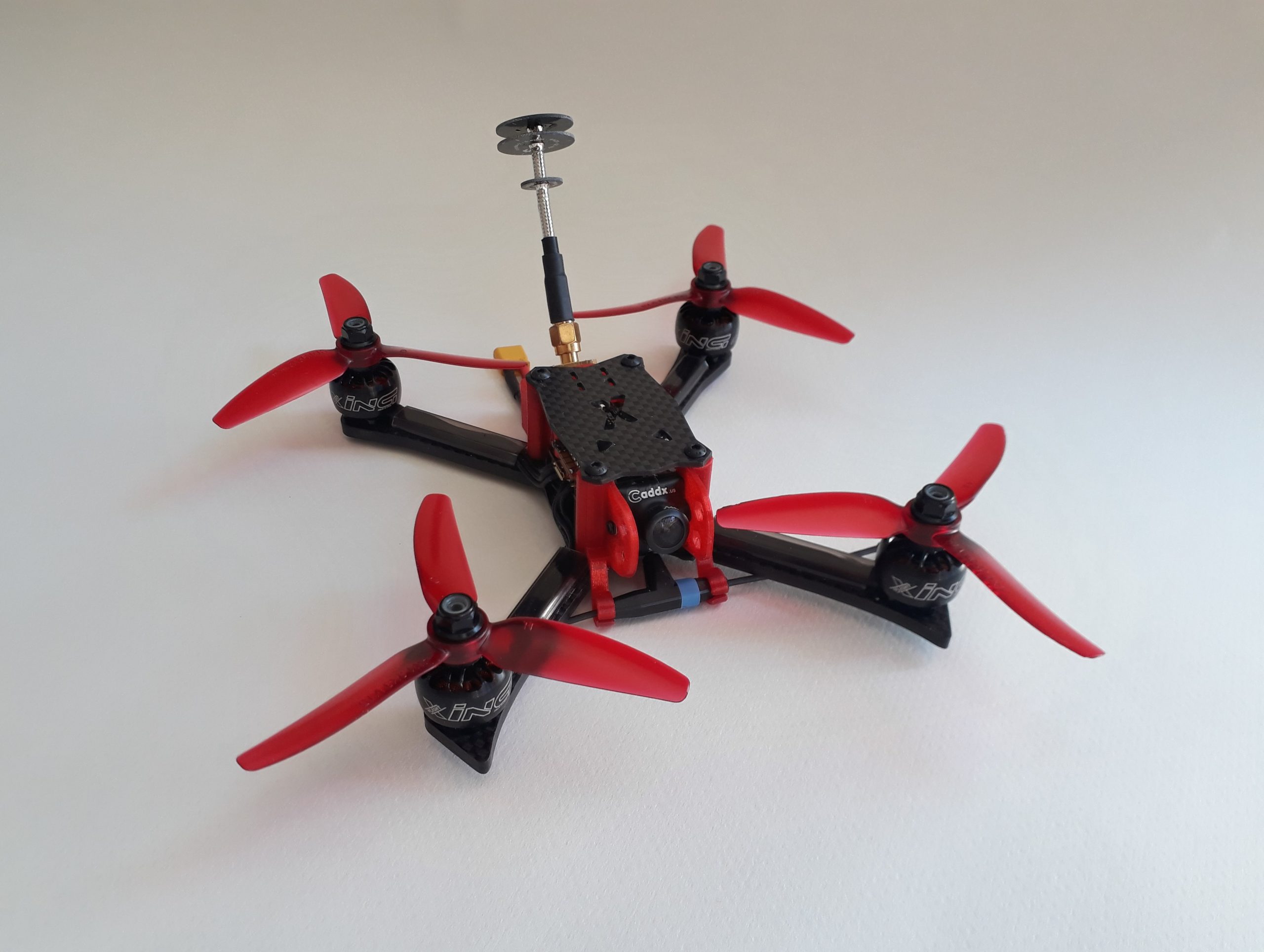

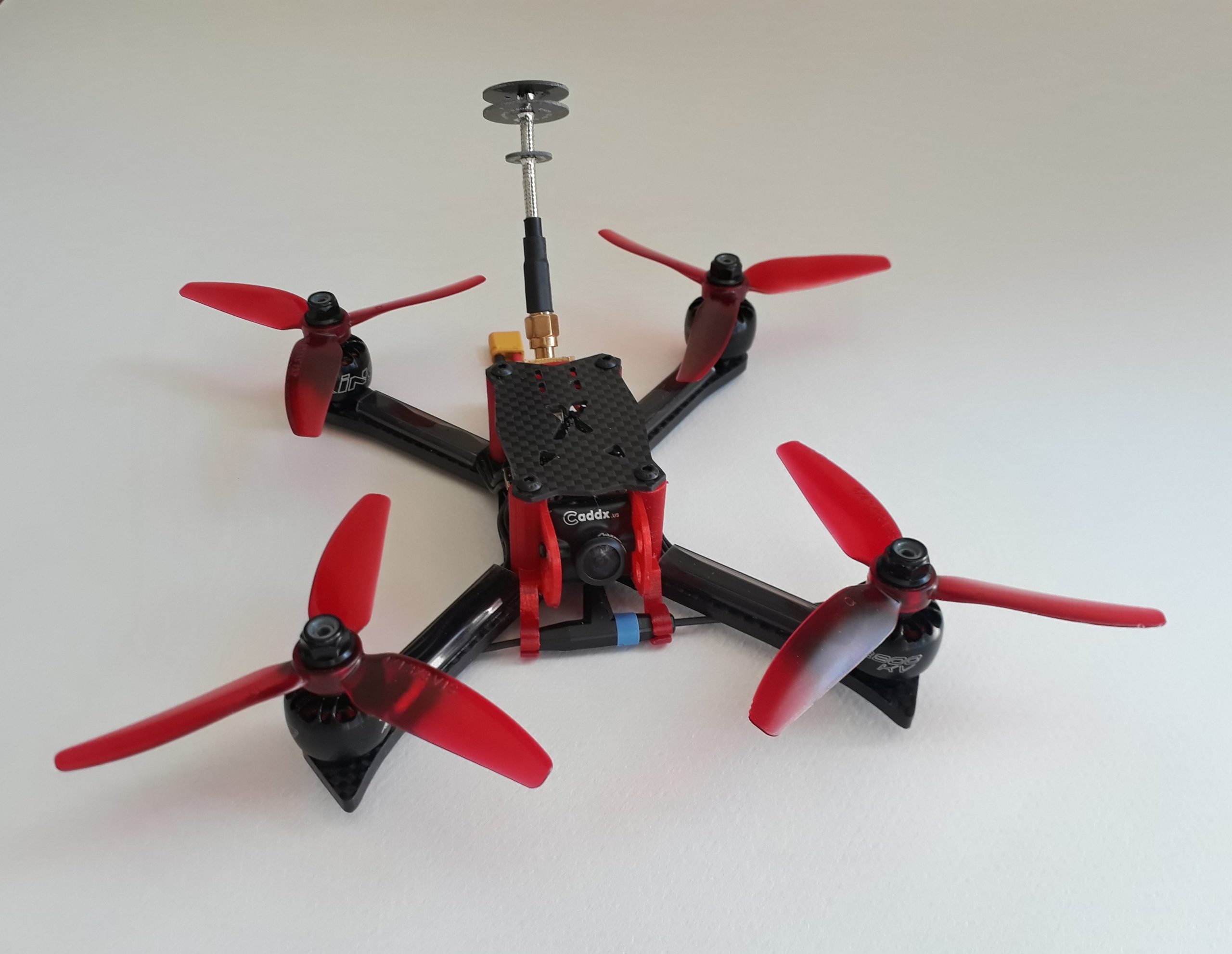

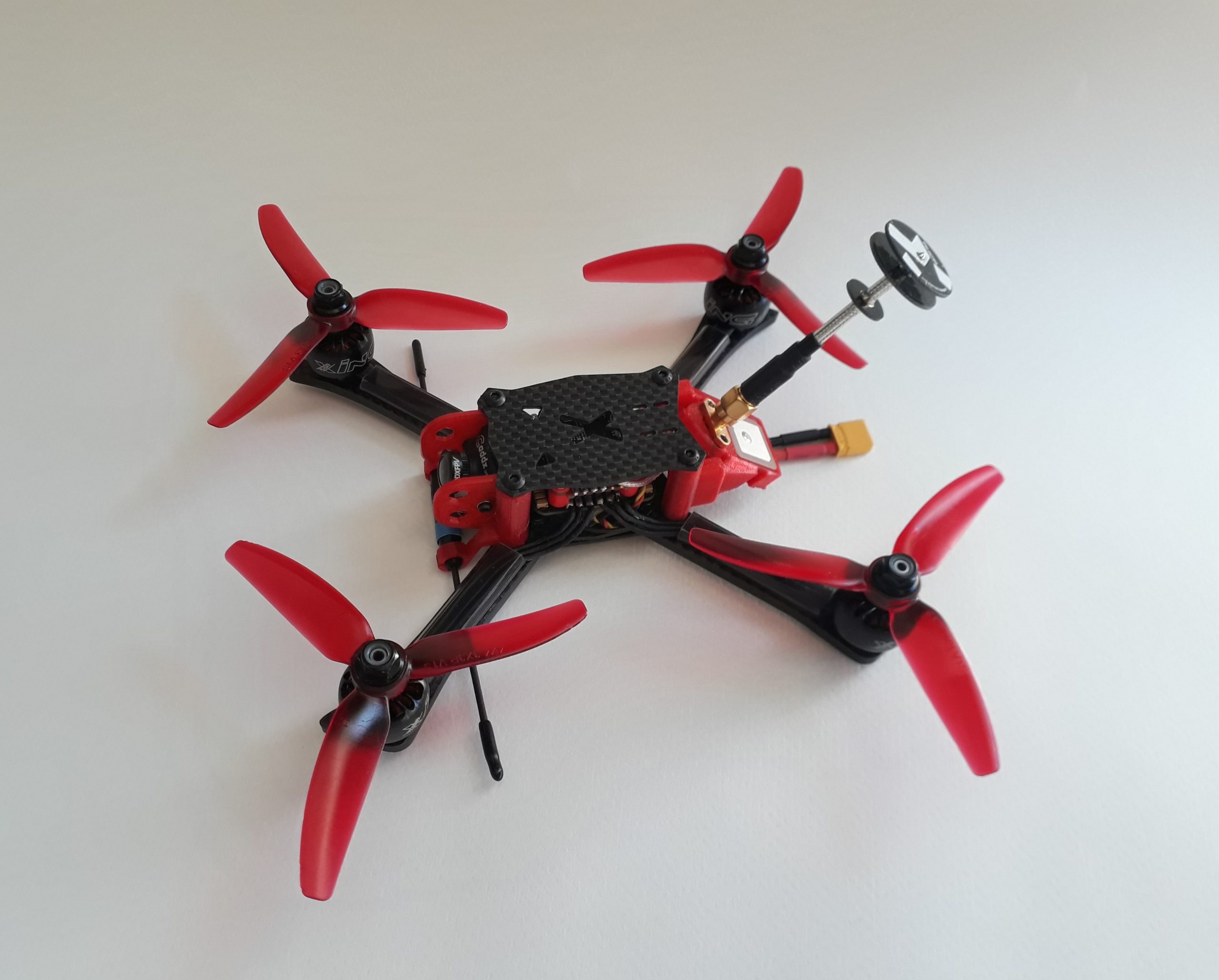

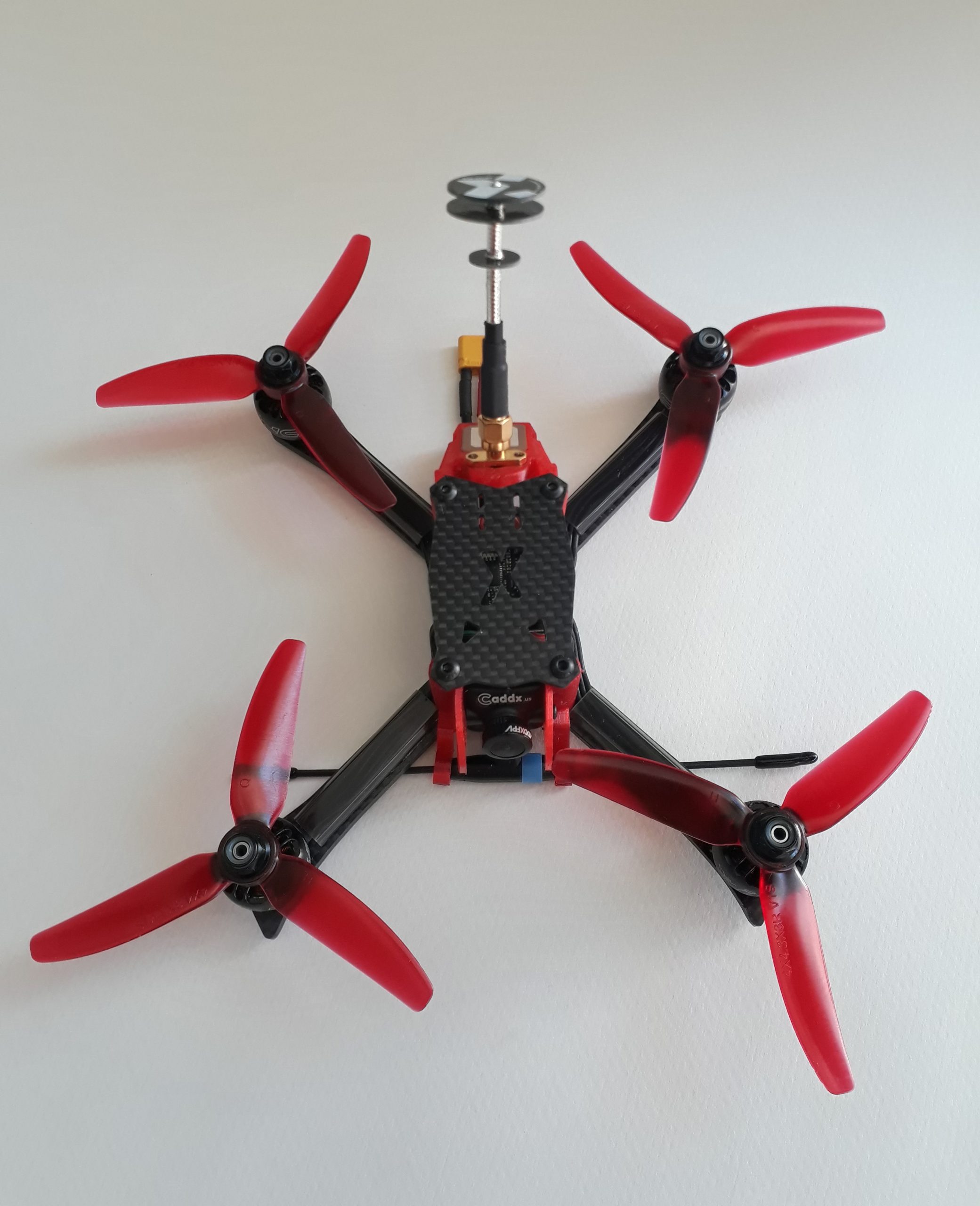

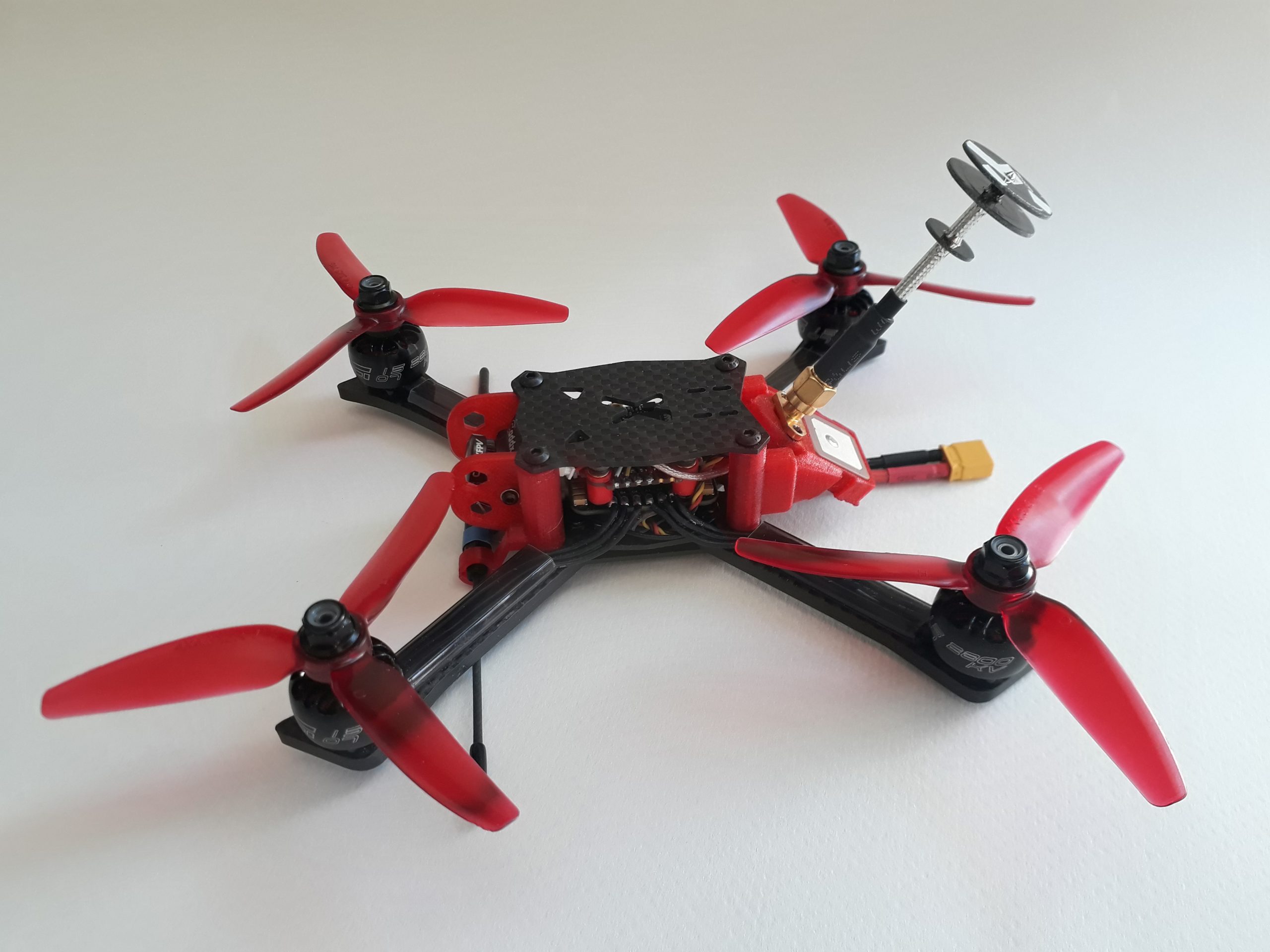

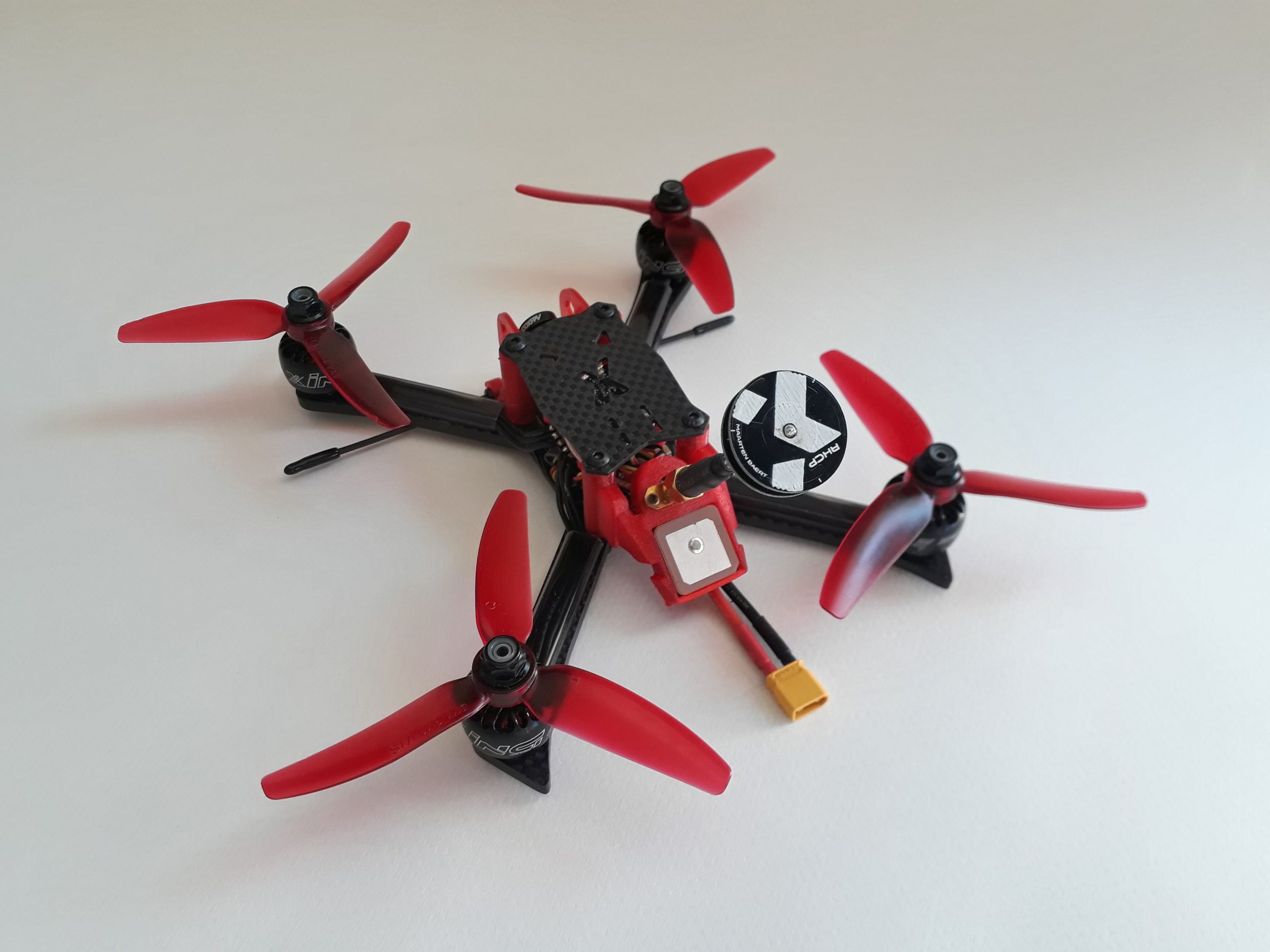

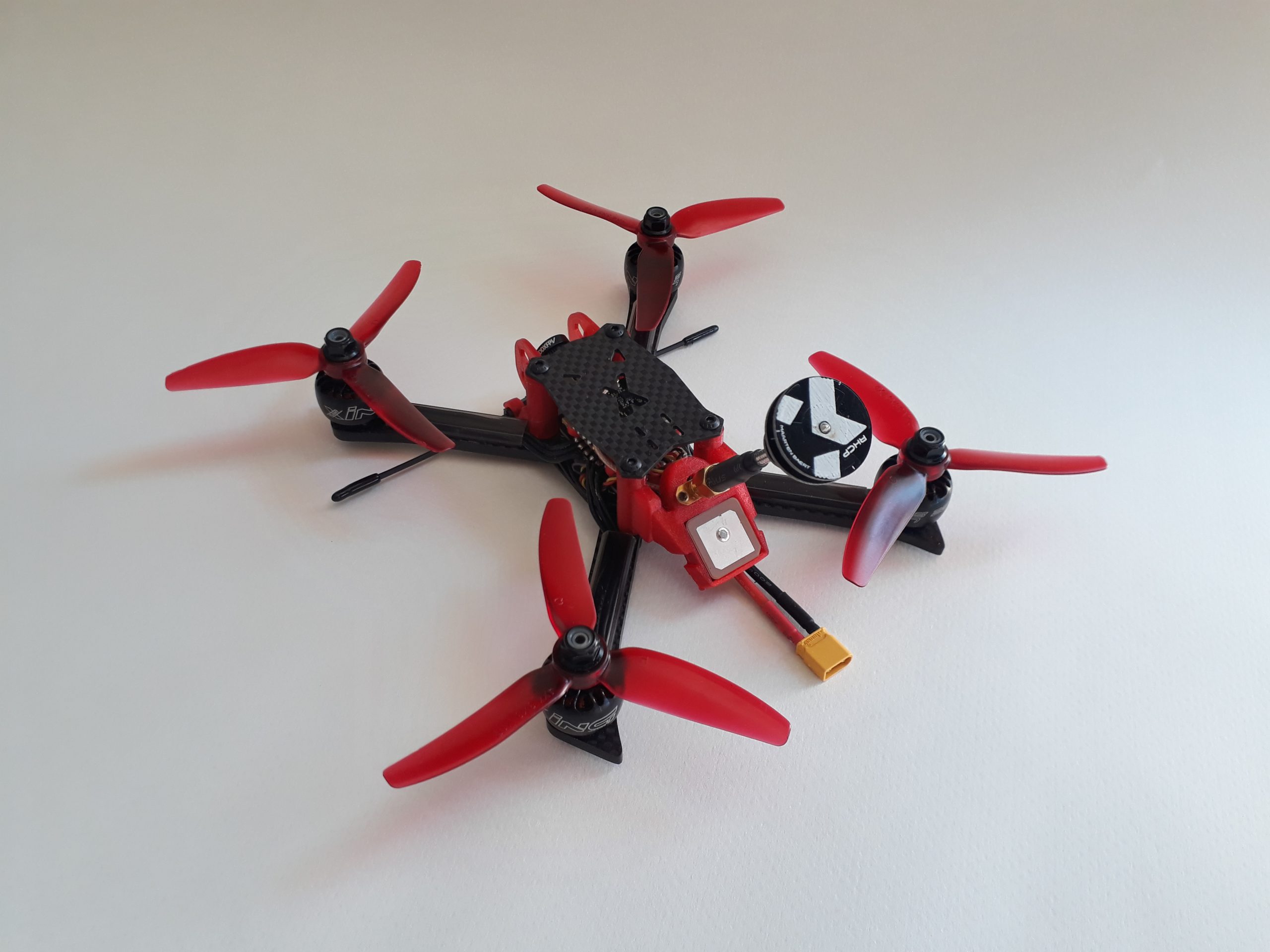

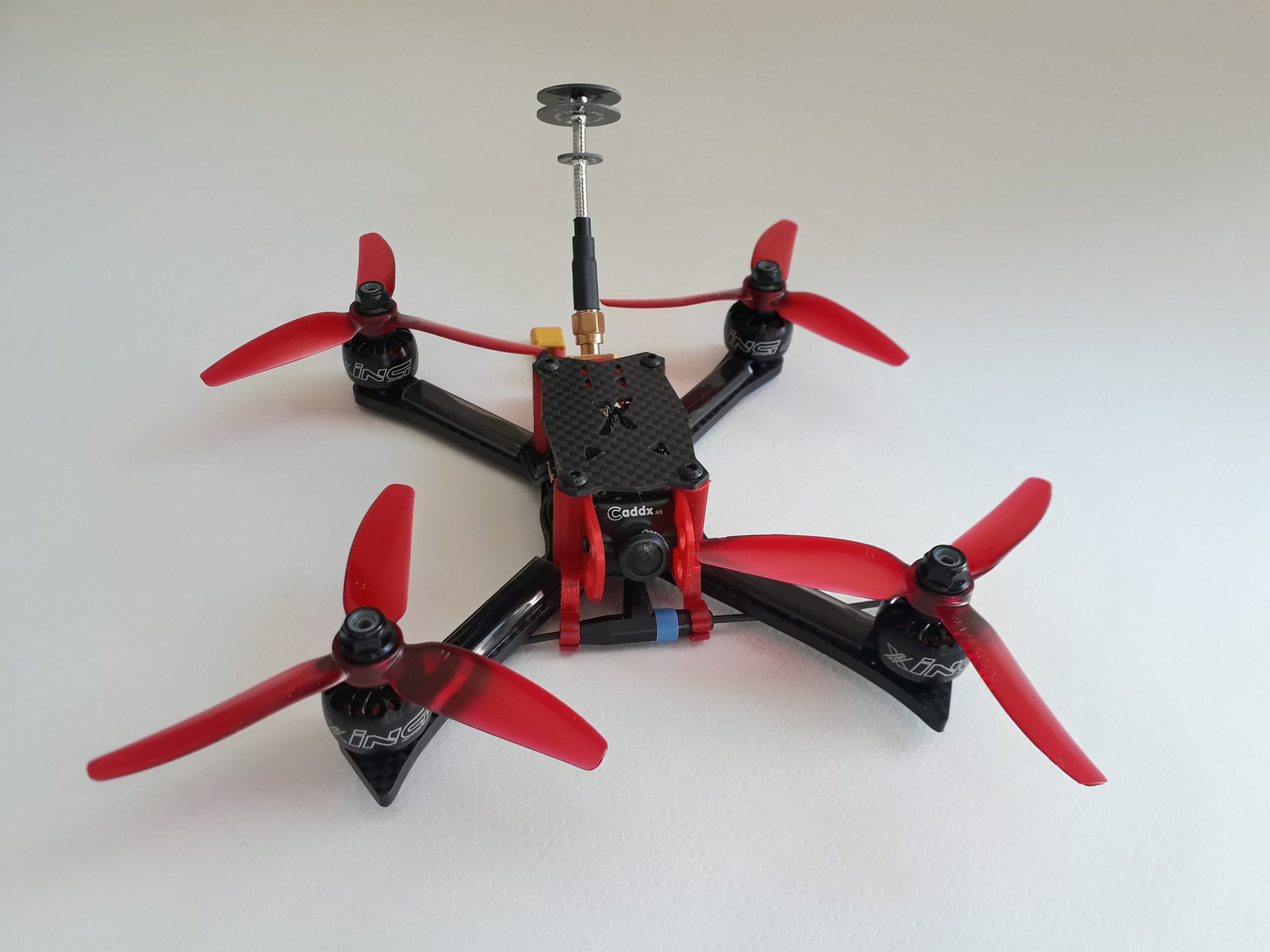

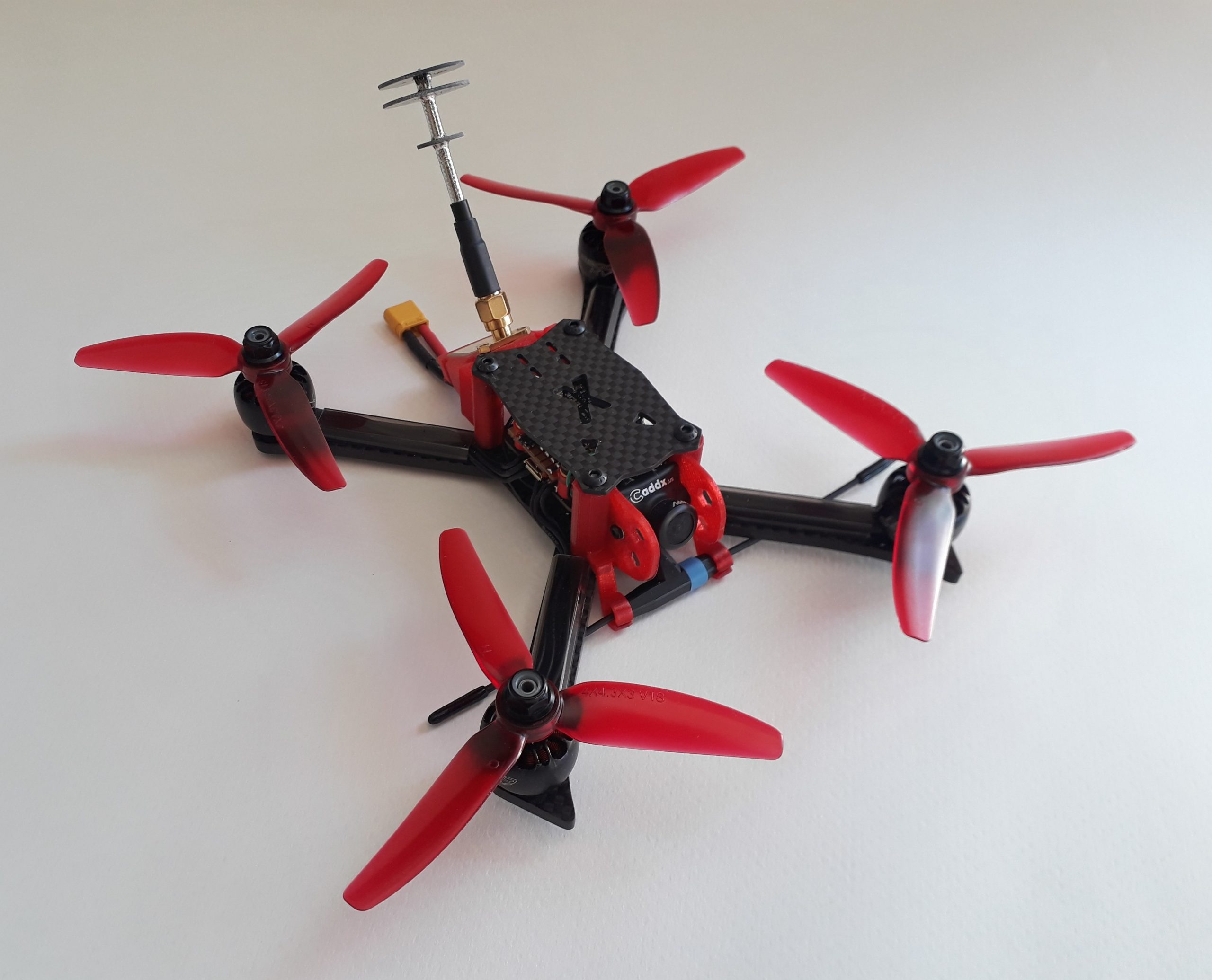

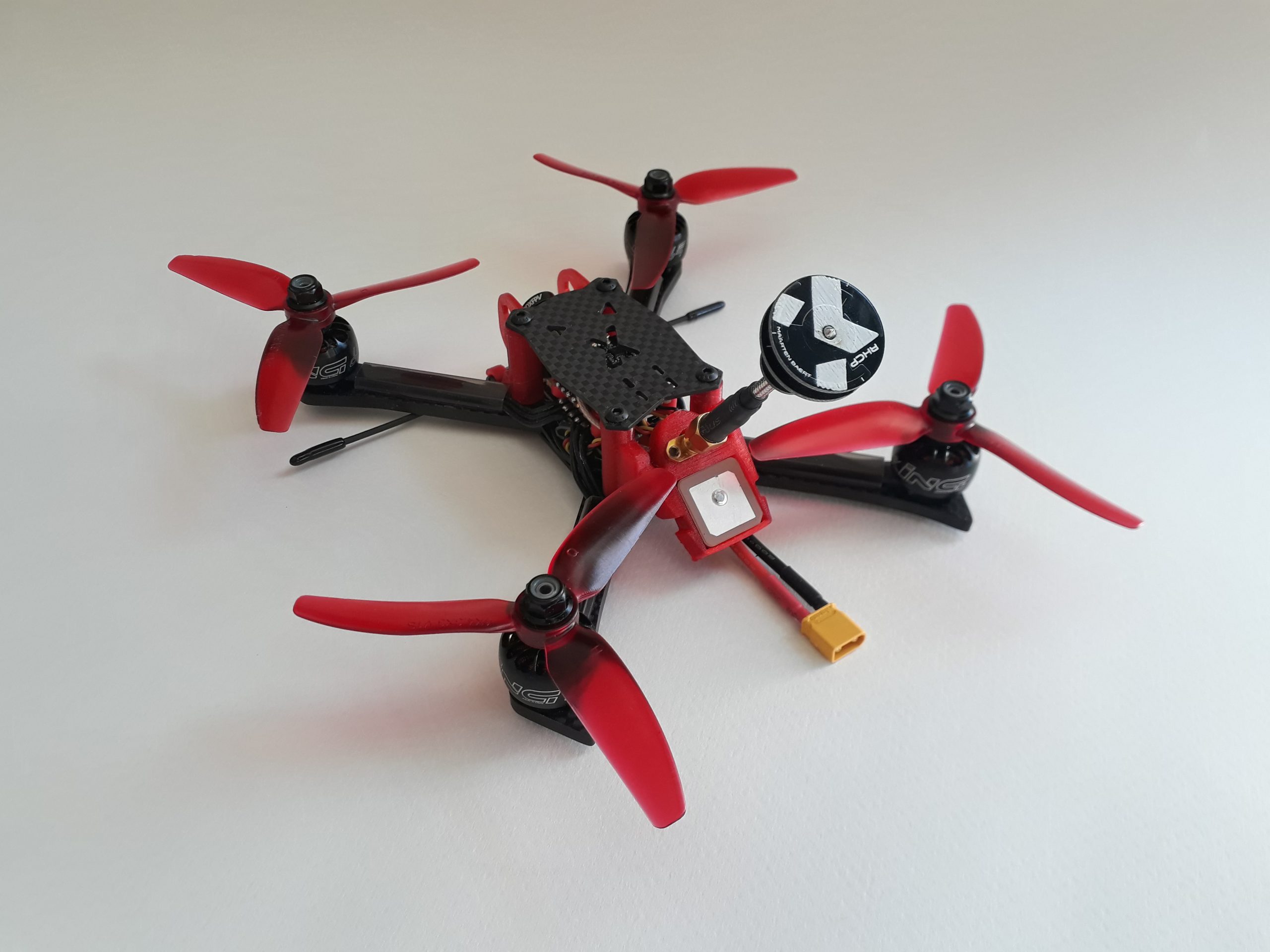

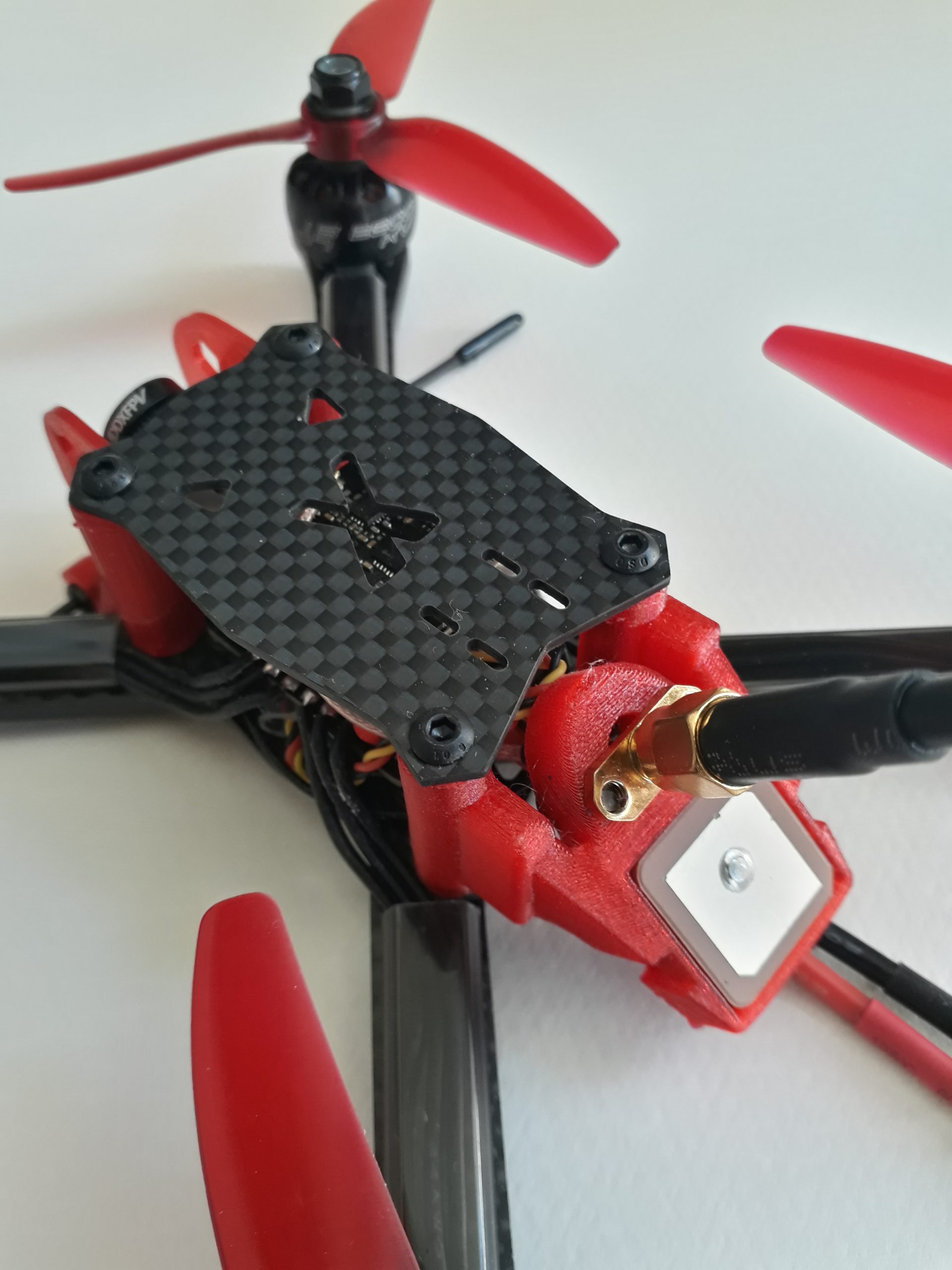

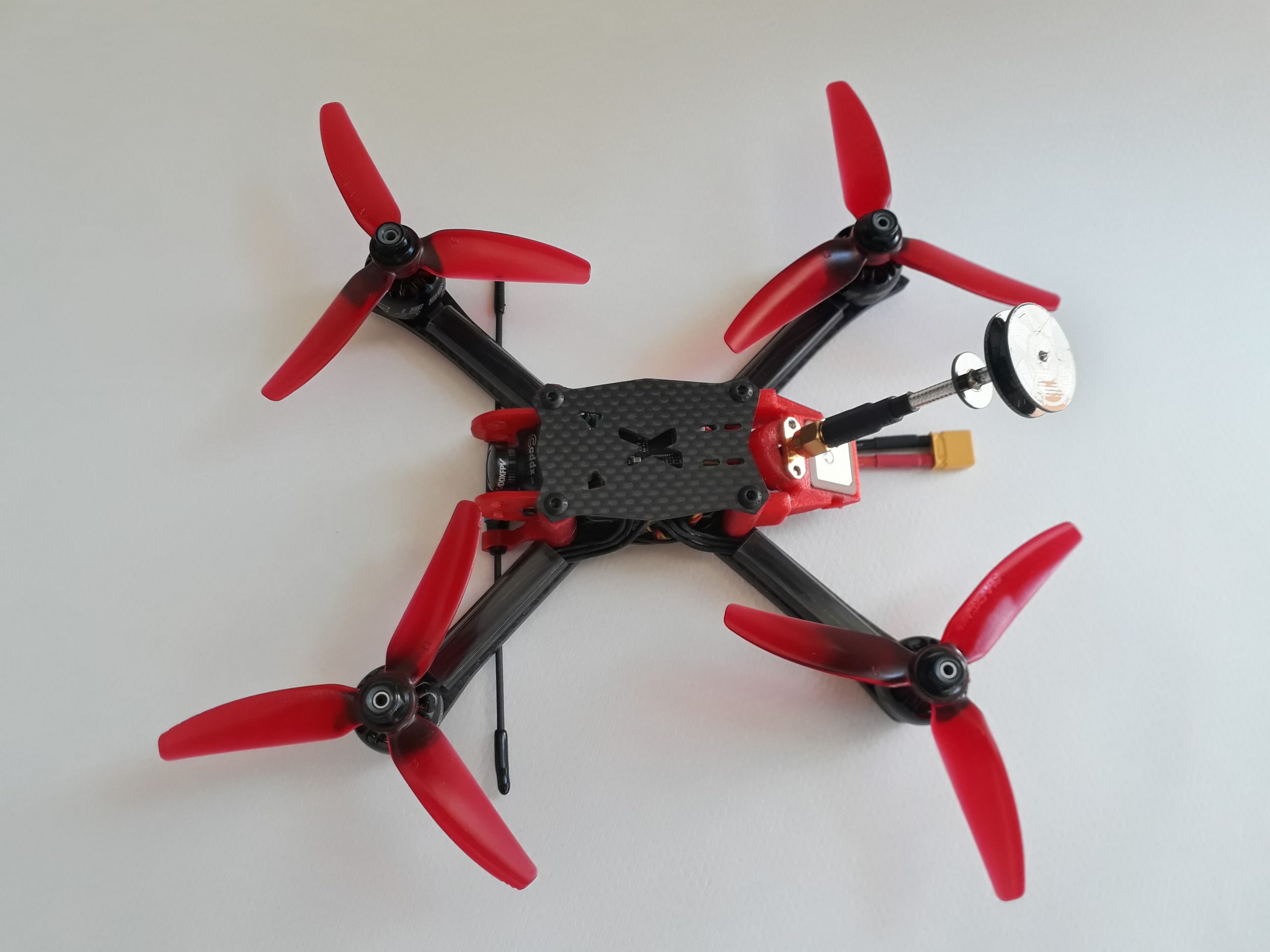

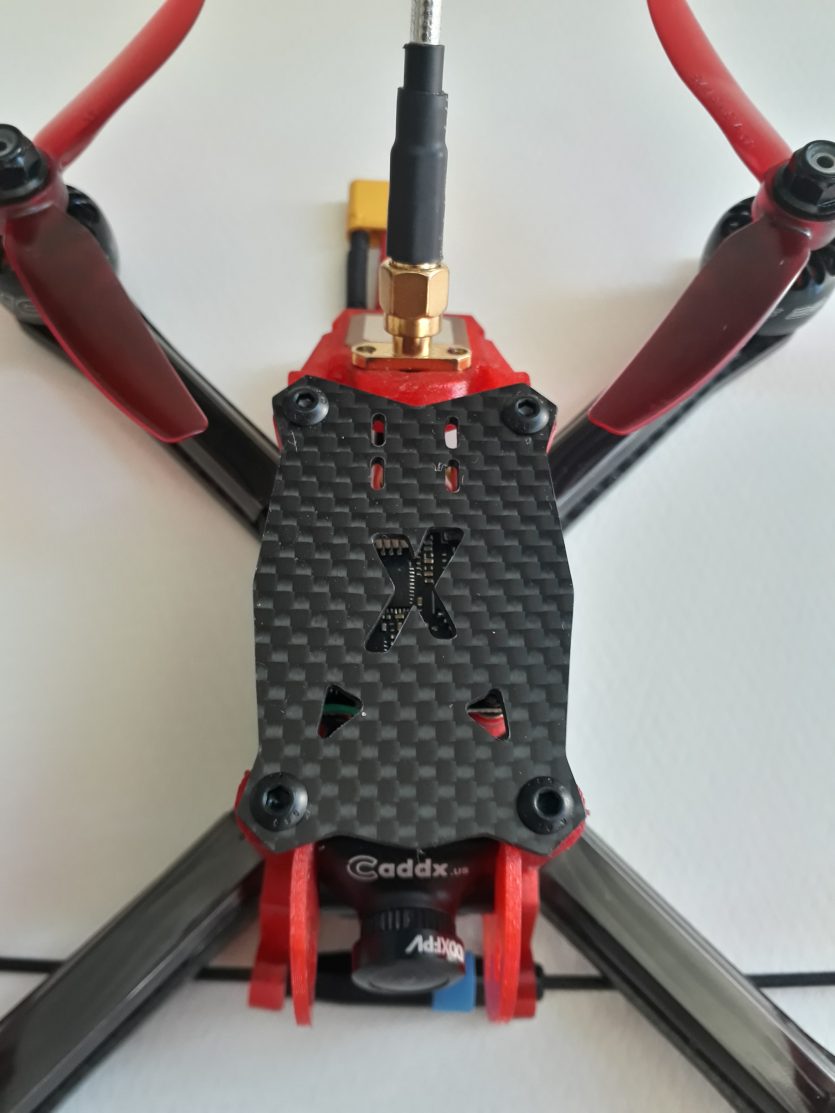

Drone 4” MdroneX2
COMPONENTES
-
Chasis MdroneX2
- Material: Fibra de Carbono 3K
- Espesor: Brazos (4mm), Placa superior e inferior (2mm), Placa Protectora (1.5mm)
-
Motor XING X1507 FPV NextGen (black)
- Modelo: XING X1507
- KV: 2800KV
- Voltaje de entrada: 2-6S Lipo
- Configuración: 12N14P
- Peso: 16,1 g con un cable corto
-
Controladora de Vuelo
- Marca: HGLRC
- Modelo: controlador de vuelo F722 mini
- Peso: 3,7g
- Uso: para kit de marco de 100mm-450mm
- MPU: MPU6000
- CPU: STM32F722 RET6
- Caja negra: 16M
- Firmware FC: BF HGLRCF722(HGLR)
- UARTS: 5
- Voltaje de entrada: 2-6S Lipo
- Salida BEC: 5V/3a
- Tamaño: Tablero de 23,7×26,6mm. 20mm orificios de montaje, M2
- OSD Betaflight integrado para ajustar PID
-
ESC Controlador de Velocidad
- Corriente continua: 35A * 4
- Voltaje de funcionamiento: 2-5S LIPO
- Acuerdo de soporte: BLHeli-S / DSHOT600
- Tamaño: 27*36mm
- Distancia del orificio: 20*20mm / M2
- Peso: 7,8g
-
VTX
- Transmisor de Video XF5805 5,8G
- Especificaciones del producto:
- Cuatro potencias de transmisión: 25mW/100mW/200mW/300mW.
- Punto de frecuencia: 37 canales
- Formato de vídeo: NTSC/PAL
- Voltaje de entrada: 7V ~ 26V
- Consumo de energía: 12V/180mA @ 200mW
- Volumen: 35mm * 35mm * 5mm
- Posición del orificio de instalación: 20*20mm
- Peso ligero: 3g (sin antena)
- Pigtail extensión de conexión
-

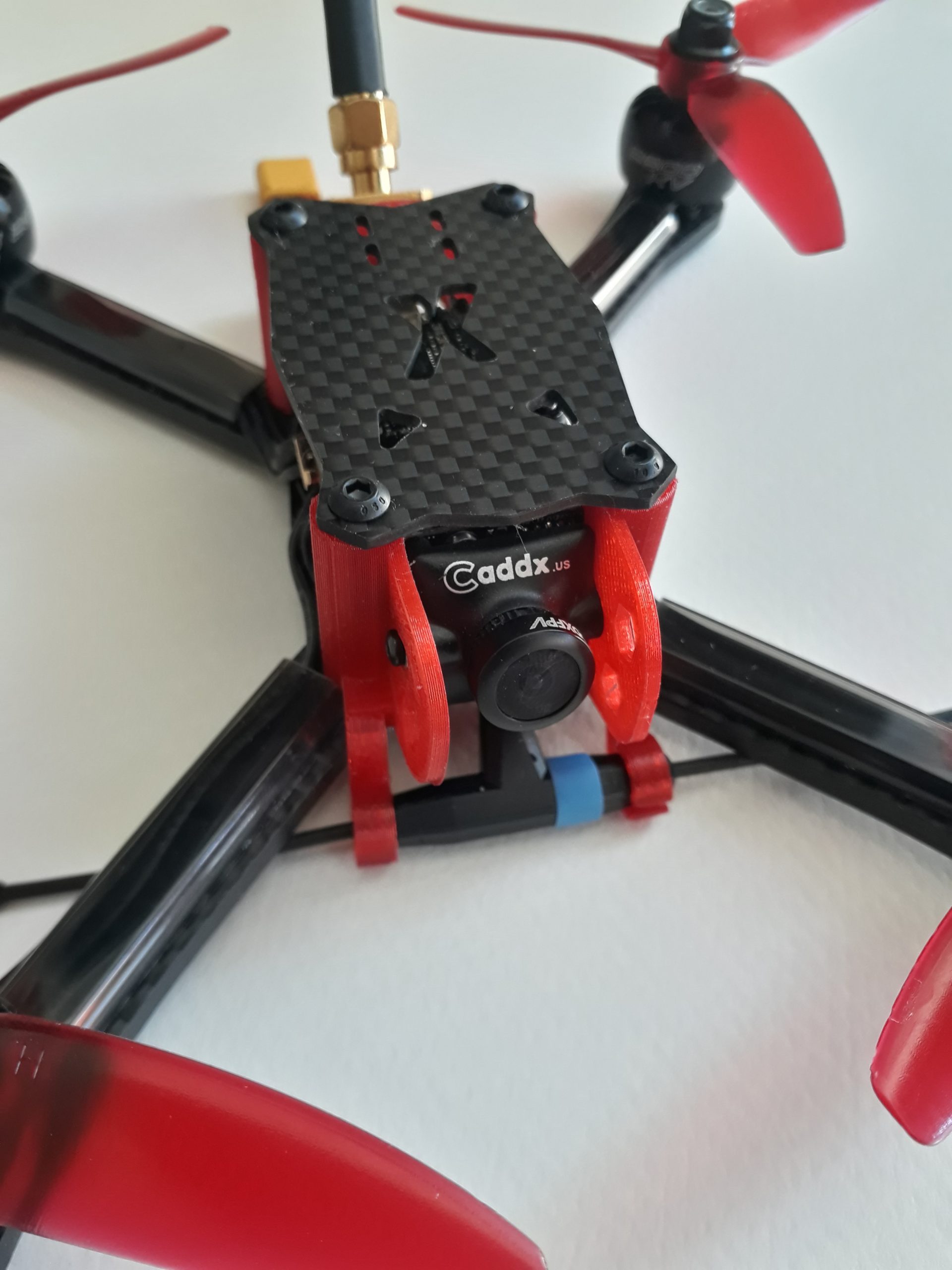

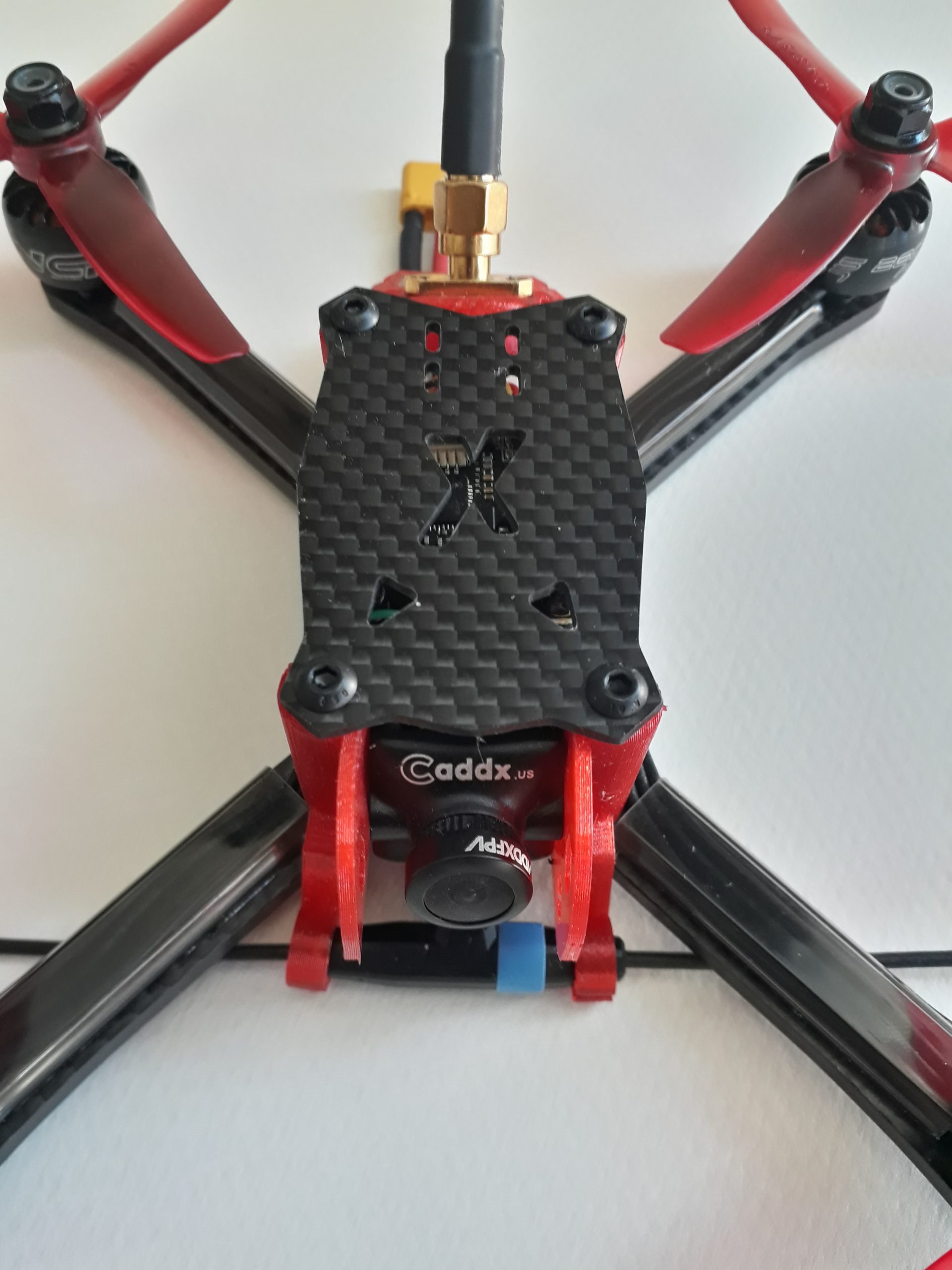

Cámara FPV
- CÁMARA FPV CADDX TURBO MICRO F2 1/3 RACING DRONE
- Modelo: Turbo Micro F2
- Sensor de imagen: 1/3 «Sensor de COMS
- Resolución Horizontal: 1200 TVL
- Sistema de TV: NTSC/PAL cambiable
- Imagen: 16:9/4:3
- Rango dinámico (WDR): D-WDR
- Min iluminación: 0.001Lux F1.2
- Lente: 2,1mm de
- Sincronización: Interior
- Electrónica del obturador: PAL: 1/50 ~ 100.000; NTSC: 1/60 ~ 100.000
- Relación S/N: >52dB (AGC)
- Salida de vídeo: CVBS
- Audio: Sí
- Control automático de ganancia: Sí
- BLC: Sí
- Cámara OSD: Sí
- Idioma: ENG/CHN
- Imagen de Flip: Apoyo
- Día/Noche: Auto/Color
- Dimensión: 19 mm * 19 mm * 19 mm
- Amplia entrada de energía: 4.5-40 Voltios
- Temperatura de trabajo: -20℃ a + 60℃
- Peso: 5,5 gramos (peso neto)
- Color: negro
-
Antena VTX
- Ganancia: 2dbic
- Relación axial: < 1.3
- Ancho de banda: 5.5GHz-6.05GHz
- Eficiencia de radiación: 95%
- SWR: S11 < -20 dB, VSWR < 1.22 (en frecuencia central)
- Peso: 7.5g
- Tamaño: 54mm x 22.5mm
- Cable: SEMI-rígido RG402
- Conector: SMA (escudo de crimpado + termoencogimiento)
- Funciona muy bien como una antena transmisora o receptora
- Compatible con otros estilos de antenas RHCP de 5,8 GHz
- Polarización
- Circular derecha (RHCP)
-
Receptor Long Range
- FRSKY R9MX
- Banda de frecuencia operativa: 915MHz
- Tamaño: 18*12*3.2mm
- Peso: 3.2g
- Número de canales: 4PWM /16 SBUS (salida CH16 RSSI).
- Rango de voltaje de funcionamiento: CC 3,5 V ~ 10V
- Corriente de funcionamiento: 100mA a 5V
- Compatible: R9M Lite/R9M Lite/Pro/ R9M 2019 (protocolo de access)
- Nota: Este receptor solo se puede utilizar con el cabezal de alta frecuencia R9M y el control remoto del firmware de access.
-
Propelas
- 4*4.3*3
- Color Rojo
-
GPS Beitian BN 180
- Mini GLONASS Dual + GPS BN-180 Micro
- Dimensiones: 18mm * 18mm * 6mm
- Peso: 4,9g
- Conector: Espacio de 1 mm entre el asiento del parche de 4 pines
- Chipset : M8030-KT
- Formato de recepción: GPS, GLONASS, Galileo, BeiDou, QZSS y SBAS
- Canales: 72 canales de búsqueda
- Seguimiento: -167dBm
- Readquisición: -160dBm
- Arranque en frío: -148dBm
- Arranque en caliente: -156dBm
- Precisión
- Posición Horizontal: 2,0 m CEP 2D RMS SBAS Enable (típico a cielo abierto)
- Tiempo: 1us sincronizado con el tiempo del GPS
- Arranque en frío: 26s
- Arranque en caliente: 25s
- Arranque en caliente: 1s
-
Conector Batería
- XT30 (Puede ser cambiado por XT60, por solicitud del cliente)
Nota de Garantia:
El equipo fue probado sobre cada uno de sus componentes y configurado para su correcto funcionamiento.
Para aplicar a garantia del equipo, este no debe presentar modificaciones en su estructura (colisiones), electronica y firmware.
