Descripción

OSD módulo Mini Radioenlace para Pixhawk

Es un módulo de superposición de vídeo que combina señal OSD y señal de vídeo de la cámara.

Es compatible con minicontrolador de vuelo Pix/Pixhawk para obtener los datos de vuelo.

Además, tiene puerto USB para conectar el ordenador y luego puede configurarlo a través de la aplicación RadioLinker OSD_Tool

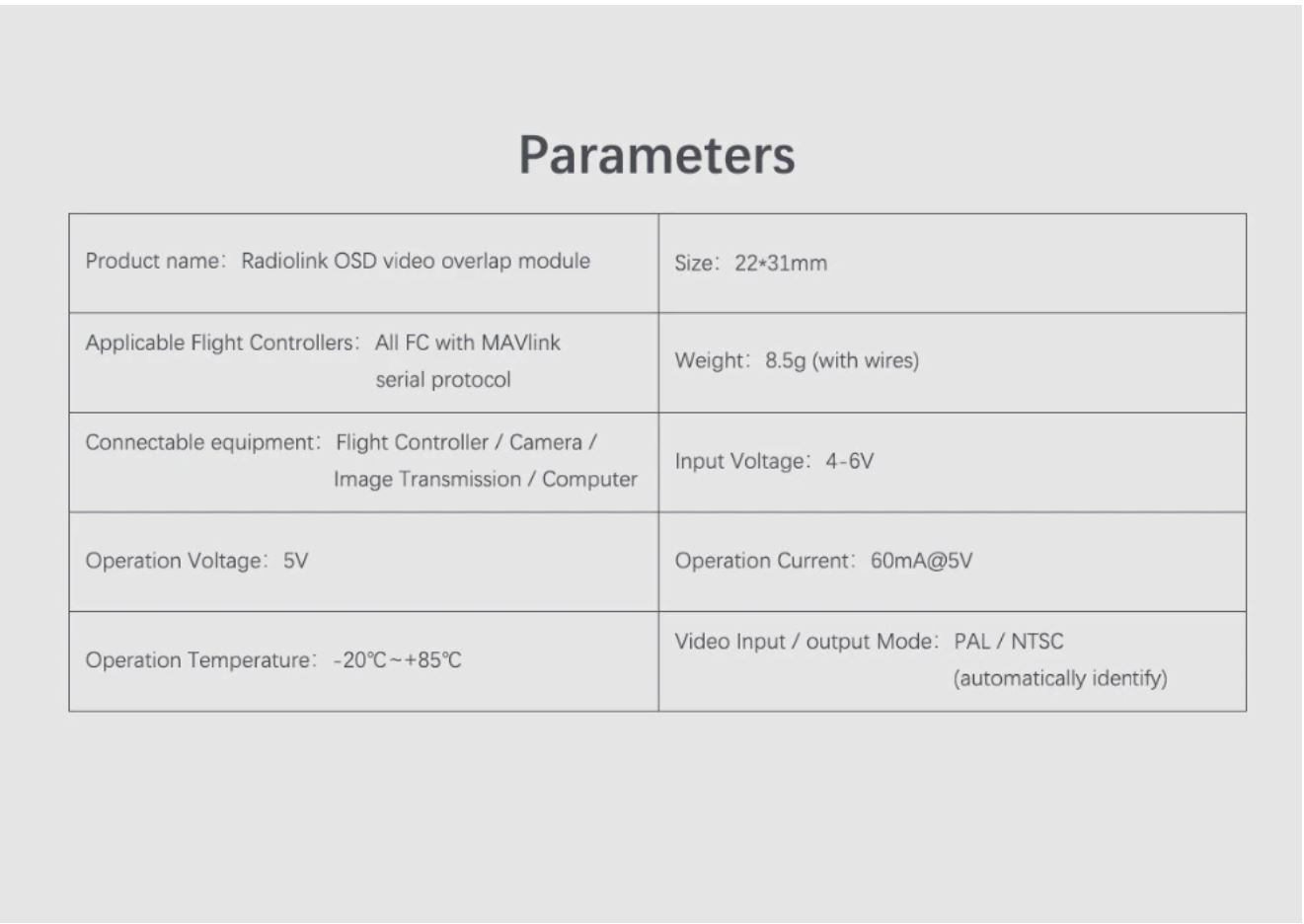

Especificación:

Nombre del artículo: Mini módulo OSD para minicontrolador de vuelo PIX/Pixhawk

Tamaño: 31*22 mm

¿Cómo configurar

1. Conecta este Mini módulo OSD a la computadora a través del Cable USB Andriod.
2. APP de configuración abierta «RadioLinker OSD_Tool»
3. Encuentra «OSD_Config» en el archivo y haz doble clic para entrar en «MinimOSD_2.4.1.5»
4. viene a la página de configuración (operación como la imagen 5 mostrada en la página del producto)

Si también conectas otros módulos, encuentra el puerto CMO correcto en los siguientes pasos.

1. Abrir «mi ordenador»
2. obtener «Administrador de dispositivos»
3. A continuación, elija el puerto COM de «puerto serie».
4. Finalmente, elige el mismo COM en la página de configuración.
5. configurar el parámetro y guardar. (Imagen 6 mostrada)
6. selecciona los datos que deseas obtener en la hoja izquierda.
7. Arrastre el ratón y luego puede mover la posición de los datos a la derecha.
8. Después de configurar el parámetro, haz clic en «archivo» y «Guardar archivo OSD».
9. cambiar el idioma. (Como se muestra en la última foto)



Paquete incluido:

1* Mini módulo OSD
