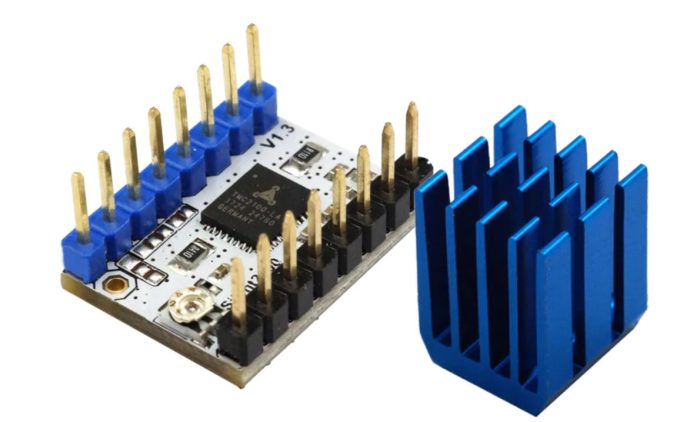

TMC2100 Controlador de motor paso a paso Ultra silencioso

Excelente Protección de Estabilidad Rendimiento Superior Parte de la Impresora 3D

Funciones:

1. Alta calidad y ultra-silencioso. El módulo TMC2100 adopta chips importados alemanes. Por otro lado, el precio es mucho más alto que otros conductores paso a paso. Pero sigue siendo una muy buena opción para aquellos usuarios que tienen altos requisitos para la impresora.
2. La temperatura de trabajo es alta. Sin ventilador, la temperatura de trabajo es de aproximadamente 70 grados en 0.5A, y más de 150 grados en 1A, lo que puede causar la pérdida de paso. Recomiendo hacer un buen trabajo de enfriamiento, la mejor corriente de trabajo es 0.5A.



Ajuste de TMC 2100 Módulo de conducción actual

1. El algoritmo de corriente de la unidad: V ref * 1.9 / 2.5, el Vref predeterminado es de aproximadamente 0.65V, por lo que la corriente predeterminada es 0.5A, y la corriente máxima 1A.

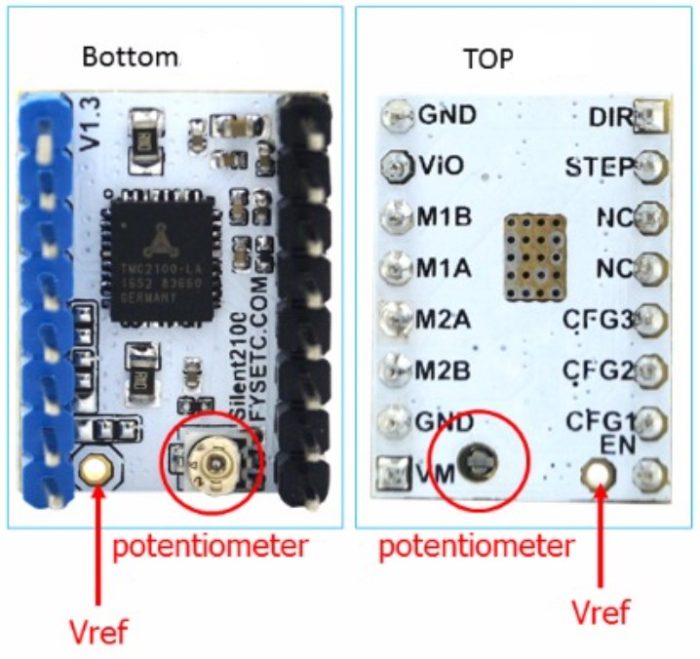

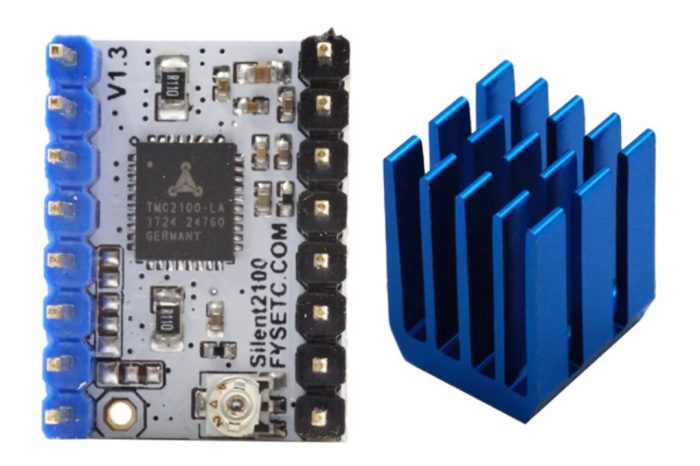

2. V ref mide el voltaje de Gnd y el potenciómetro medio.
3. NO conecte los motores al medir la tensión, o es fácil quemar la unidad.
4. Conecte la fuente de alimentación cuando mida el voltaje también, no conecte sólo la alimentación USB.

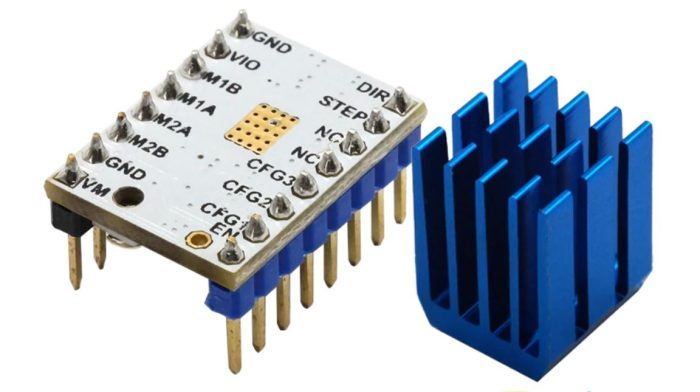

5. Por favor, preste especial atención a la dirección, no inserte mal



Uso del módulo de accionamiento TMC2100

1. Cuando se utiliza en la placa base Ramps1.4 o Gen, o Lerdge, retire la tapa de 3 puentes debajo de la toma.
2. Por favor, preste atención a la dirección.
3. El disipador de calor conectado directamente a la placa CI.
4. La dirección del motor es opuesta a la de A4988 y DRV8825, ajuste el firmware o ajuste el cableado del motor si desea cambiar a 4988. Y si utiliza la placa base Lerdge, establezca la dirección directamente en la página de ajuste de la dirección del motor.



Uso del módulo de controlador TMC2100 en la placa base Lerdge:



Por favor, retire la tapa de 3 puentes debajo de la toma cuando se utiliza en la placa Lerdge. No hay ajustes de segmento en el módulo. El valor del paso se calcula según 16 segmentos, y el algoritmo interno utiliza el algoritmo diferencial para expandir los 16 segmentos a 256 segmentos.

Pedido Incluye:

1 * TMC2100 Controlador de motor paso a paso
